こんにちは。
家電とおもちゃのブログ運営者のなおさんです。
ミニ四駆のモーターの外し方で検索しているあなたは、モーター交換をしたいけれど、ギヤカバーやモーターカバーが固い、MSシャーシやMAシャーシの爪を折りそう、ARシャーシの底面パネルの外し方がわからない、といったところで手が止まっているのかなと思います。
ミニ四駆は小さなおもちゃですが、モーター、ピニオンギヤ、ギヤカバー、電池金具、シャーシの爪がかなりコンパクトに収まっているので、力まかせに外すとカバーの破損、ネジなめ、ピニオンギヤの固着、端子の曲がりにつながることがあります。
焦りますよね。
とくに初めてモーター交換をする時は、どこを押せば外れるのか、どこまで力を入れていいのかが分かりにくいです。
ミニ四駆のモーターはただ引き抜けばいいわけではなく、シャーシごとの構造、ギヤの位置、カバーの固定方法を見ながら進める必要があります。
この記事では、ミニ四駆のモーター交換でよく迷うMSシャーシ、MAシャーシ、ARシャーシの違いを中心に、必要工具、電池とボディを外す理由、カバーが固い時の対処、爪を折らないコツ、再装着とグリスアップまで、初心者でも順番に作業しやすいようにまとめます。
正確な仕様や細かな部品構成はキットや発売時期によって異なる場合があります。
公式レースで使えるモーターやパーツの条件も変わる可能性があるため、正確な情報は公式サイトをご確認ください。
ミニ四駆のモーター外し方の基本
まずは、ミニ四駆のモーターを外す前に押さえておきたい基本からいきます。
いきなり工具を突っ込むより、自分のマシンがどのシャーシなのかを確認するだけで、作業の失敗はかなり減りますよ。

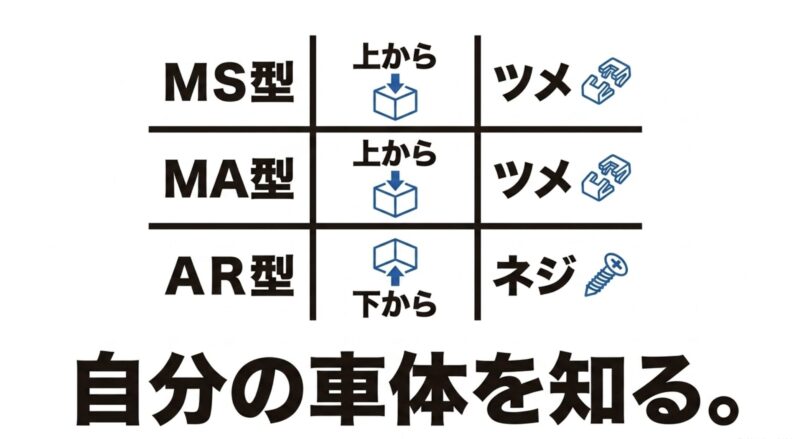

ざっくり分けると、MSシャーシとMAシャーシは車体中央にモーターがあり、上側のギヤカバーやモーターケースを外してアクセスするタイプです。
AR系シャーシは底面側からモーターや電池を交換しやすい構造になっています。
つまり、同じミニ四駆でも外す方向が違うわけですね。
ここを間違えると、外すべきではない方向へ力を入れてしまいます。
上から外すシャーシなのに底面をこじったり、底面パネルを開けるタイプなのに上部カバーを無理に引いたりすると、爪やカバーを痛めやすいです。
ミニ四駆のモーター外しは、作業そのものよりも最初の見極めが大切だったりします。
最初に見るポイント
- モーターが車体中央にあるか、リア寄りにあるか
- 上からカバーを外すタイプか、底面から開けるタイプか
- 爪固定か、ネジ固定か
- モーターのピニオンギヤがどちら側についているか
- カバーを外した時にギヤが一緒に動きそうか
ミニ四駆には、トルク重視のモーター、回転数重視のモーター、バランス型のモーターなどがあります。
ただし、この記事で扱う中心はモーターの性能比較ではなく、安全に外して戻すための手順です。
速いモーターに交換する前に、まずは壊さずに脱着できる状態を作る。
ここが第一歩です。
なお、公式大会に出る場合は、使用できるモーターや改造範囲にルールがあります。
レース参加を前提にモーター交換する場合は、タミヤ公式のタミヤ「ミニ四駆公認競技会規則」で最新の条件を確認しておくと安心です。
必要工具と作業前の準備
ミニ四駆のモーター外しは、慣れていれば指だけでできる場面もあります。
ただ、初心者のうちは工具を使ったほうが安全で確実です。
特にギヤカバーの爪が固い個体や、長く遊んでグリスが固まったマシンは、指だけで無理に外そうとすると爪を痛めやすいんですよ。
最低限そろえたいのは、精密ドライバー、ピンセット、先細のラジオペンチ、小物トレイです。
MSシャーシならキット付属の簡易スパナや電池ホルダーをてこのように使えることがあります。
MAシャーシでは、キットに付属する小さなモーター取り外し用パーツがあると便利です。
工具は高級なものを全部そろえる必要はありません。
ただし、先端が合っていないドライバーや、噛み合わせの悪いペンチを使うと、ネジなめやパーツ破損の原因になります。
ミニ四駆は部品が小さいので、工具の精度が作業のしやすさにかなり出ます。
初心者が最初にそろえたい工具
まずは精密ドライバーセット、小物トレイ、ピンセットの3つがあると作業しやすいです。
底面ネジを外す必要があるAR系シャーシでは、精密ドライバーのサイズが合っていないとネジ頭を傷めやすいので注意してください。
ピンセットは、ギヤや小さなワッシャーを拾う時だけでなく、モーター周辺のホコリを取る時にも役立ちます。
ラジオペンチは強く握るための工具というより、狭い場所で部品を軽く保持するための工具として使うイメージです。
| 工具 | 主な用途 | 初心者の優先度 | 使う時の注意点 |
|---|---|---|---|
| 精密ドライバー | カバーの爪を軽く起こす、底面ネジを外す | 高い | 爪をこじる時は深く差し込みすぎない |
| ピンセット | 小さな部品やギヤをつまむ | 高い | ギヤの歯を強く挟まない |
| ラジオペンチ | モーターや固い部品を軽く保持する | 中 | モーター端子を曲げないようにする |
| 簡易スパナ | MS系ギヤカバーを外す補助 | 中 | てこの力をかけすぎない |
| ピニオンプーラー | ピニオンギヤをシャフトから抜く | 必要時のみ | シャフトに対してまっすぐ力をかける |
| 小物トレイ | ネジやギヤの紛失防止 | 高い | 外した順番ごとに分けると戻しやすい |
| スポンジマット | シャーシの傷防止、部品の転がり防止 | 中 | 白や明るい色だと部品を見つけやすい |
作業場所は、明るい机の上がおすすめです。
白い紙やマットを敷いておくと、小さなネジやギヤが落ちても見つけやすくなります。
床の上で作業すると、部品が転がった瞬間に捜索ミッションが始まります。
これ、地味にきついです。
作業前には、スマホでシャーシの状態を1枚撮っておくのもおすすめです。
ギヤの向き、カバーのはまり方、モーターの向きが分からなくなった時に、写真がかなり助けになります。
説明書が手元にない中古マシンでは、とくに効きますよ。
また、モーターを外す時は必ず電池を抜いてください。
スイッチが入っていないつもりでも、端子が触れて一瞬通電することがあります。
工具が金属の場合はショートのリスクもあるので、電池を抜いてから作業するのが基本です。
注意点
精密ドライバーを爪の隙間に入れる時は、刃先を自分の指に向けないでください。
固いカバーが急に外れると、工具が滑って指先に当たることがあります。
子どもと一緒に作業する場合は、大人が工具を扱うほうが安心です。
ネジ穴がすでに潰れかけているおもちゃ全般の対処については、当サイトのおもちゃのネジ穴が潰れた時の直し方でも詳しくまとめています。
ミニ四駆の底面ネジで困った時にも考え方は近いですよ。

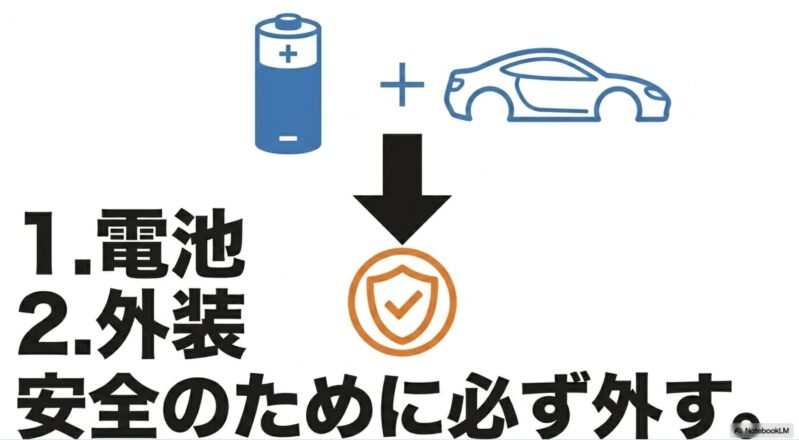

電池とボディを外す理由
モーターを外す前に電池とボディを外す理由は、ただ作業しやすいからだけではありません。
安全面と破損防止の両方でかなり大事です。
まず電池です。
ミニ四駆は電池金具とモーター端子が近くにあり、シャーシ内のスペースも狭めです。
電池を入れたまま工具を使うと、金属工具が端子に触れてショートする可能性があります。
ほんの一瞬でも、端子が熱くなったり、電池やモーターに負担がかかったりすることがあるので、ここは横着しないほうがいいです。
さらに、モーターが急に回ると指を巻き込んだり、ギヤに工具が当たったりすることがあります。
ミニ四駆のモーターは小さいですが、回転するパーツです。
軽く見ないほうがいいです。
とくにギヤが露出した状態で通電すると、思った以上に危ないです。
次にボディです。
ボディを付けたままでもモーターにアクセスできる車種はありますが、初心者のうちは外しておくのがおすすめです。
理由はシンプルで、手元が見えやすくなるから。
爪の位置、ギヤカバーの向き、モーターのピニオンギヤの向きが確認しやすくなります。
特にMSシャーシやMAシャーシでは、上部のカバーまわりを操作するので、ボディがあると指や工具の角度が制限されます。
無理な角度でこじると、カバーの爪やボディキャッチを傷めることがあります。
ちょっと面倒でも外しておく。
これが安全ルートです。
作業前の順番
- スイッチがオフになっているか確認する
- 電池を抜く
- ボディを外す
- シャーシの種類を確認する
- 外した部品をトレイに置く
- 作業前の状態を写真に残す
電池まわりに異変がある時は先に確認
電池まわりに白い粉、青緑色のサビ、湿った汚れがある場合は、モーター交換より先に安全確認を優先してください。
電池液漏れが疑われる時は素手で触らず、手袋を使うのが安心です。
おもちゃの電池トラブルについては、おもちゃに電池を入れても動かない原因も参考にしてください。
乾電池の液漏れは、おもちゃでも起こることがあります。
古い電池と新しい電池を混ぜて使ったり、長期間入れっぱなしにしたりすると、液漏れや破裂につながる場合があります。
電池トラブルの注意喚起については、製品評価技術基盤機構の資料でも事例が紹介されています（出典：NITE「PSマガジン 2024.12.24 VOL.467」）。
モーターを外す作業そのものは数分で終わることもありますが、準備を飛ばすと後でトラブルが増えます。
ミニ四駆は小さいぶん、ちょっとした端子の曲がりやギヤの噛み込みが走りに出やすいです。
だからこそ、最初の準備が大事。
地味だけど効きます。
電池を抜いた後は、電池金具が曲がっていないかも軽く見てください。
端子が奥へ沈んでいたり、片側だけ強く曲がっていたりすると、モーターを戻しても接触が悪くて動かないことがあります。
モーター交換後に動かない時、原因がモーターではなく電池金具だった、というケースもありますよ。
MSシャーシの外し方
MSシャーシは、ミニ四駆PRO系でよく見るセンターモーター構造です。
モーターが車体中央にあり、上側のギヤカバーやモーターカバーを外して作業します。
モーター交換そのものは難しすぎる作業ではありませんが、ギヤカバーが固く感じやすいのがMSシャーシのつまずきポイントですね。
まず、電池とボディを外します。
次にシャーシ上面のギヤカバーを確認します。
MSシャーシのギヤカバーは、前方側の爪がしっかり噛んでいることが多いので、いきなり上に引っ張るのではなく、爪の向きを見ながら少しずつ動かします。
外す時は、ギヤカバー前方の左右にある爪を、車体後方へ軽く押し上げるように意識します。
指で難しい場合は、キット付属の簡易スパナや電池ホルダーをレバーのように使うと外しやすいことがあります。
ただし、工具を深く差し込みすぎるとカバーやギヤに負担がかかるため、あくまで補助として使ってください。

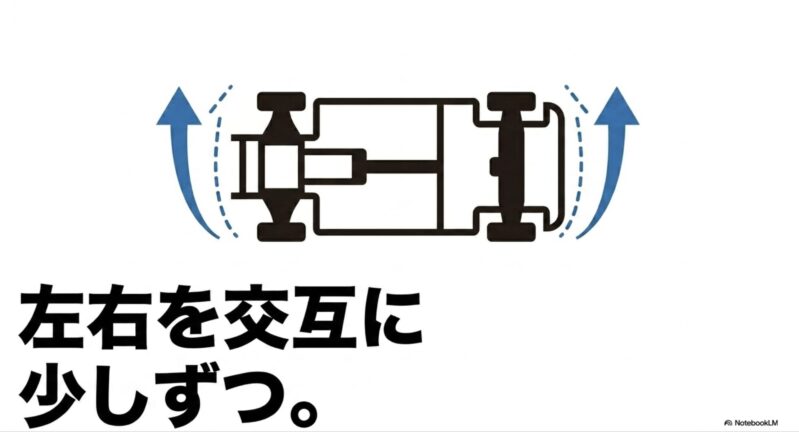

MSシャーシは左右を均等に外す
MSシャーシのギヤカバーは、片側だけ外れかけている状態で反対側を強く引くと、カバーがねじれやすいです。
カバーがねじれると爪の根元に負担がかかり、ヒビや白化につながることがあります。
左右を交互に少しずつ動かす。
これが安全です。
新品のシャーシでは、爪の噛み合わせがしっかりしていて固く感じることがあります。
逆に古いシャーシでは、樹脂が硬化してパキッと折れやすいことがあります。
つまり、新品でも中古でも無理は禁物。
ゆっくりいきましょう。
MSシャーシのコツ
ギヤカバーは片側だけを強く引くより、左右を少しずつ動かすほうが外れやすいです。
動きが悪い時は一度戻して、爪の位置を確認してから再チャレンジすると破損しにくいですよ。
ギヤカバーが外れると、モーター本体とモーターを押さえている部分が見えてきます。
モーターを固定している爪は、電池ケース前方やスイッチ周辺にあります。
片側の爪を内側へ押し込み、モーターを少し浮かせます。
片側が外れたら反対側も同じように外し、モーターをまっすぐ引き抜きます。
ここで大切なのは、ピニオンギヤ側を無理にこじらないことです。
モーターのシャフト先端にはピニオンギヤが付いているため、斜めに強く引くとギヤの歯や周辺パーツに負担がかかります。
モーターを少し揺らしながら、抜ける方向へゆっくり動かしましょう。
| 手順 | 作業内容 | 注意点 |
|---|---|---|
| 1 | 電池とボディを外す | 必ず通電しない状態にする |
| 2 | ギヤカバーの爪を確認する | 引く方向ではなく爪の逃げる方向を見る |
| 3 | 左右を少しずつ浮かせる | 片側だけ強く引かない |
| 4 | 固定爪を押してモーターを浮かせる | 端子やピニオンギヤを曲げない |
| 5 | モーターをまっすぐ抜く | 斜めにこじらない |
MSシャーシは、慣れた人なら5〜10分ほどでモーター交換できることが多いです。
ただ、初めてなら10〜20分くらい見ておくと安心です。
時間を短くするより、爪を折らないことを優先したほうが、結果的に長く遊べます。
取り外したモーターは、すぐに机へ転がさず、トレイの上に置いてください。
ピニオンギヤが付いている側を下にすると、ギヤの歯を傷めることがあります。
細かいですが、こういう積み重ねがメンテナンスの快適さにつながります。
MAシャーシの外し方
MAシャーシもセンターモーター構造ですが、MSシャーシとはカバーの固定感や外し方の感覚が少し違います。
MAシャーシはモーターケース、モーターケージ、ギヤカバーまわりがまとまっているため、専用の取り外し用パーツや爪の位置を知っているかどうかで作業のしやすさが変わります。
最初に、電池とボディを外します。
次に、モーター近くにある爪やモーターケージの固定部を確認します。
キットに付属している小さな取り外し用パーツがある場合は、それを爪の近くに差し込んで押すと、モーターケースを外しやすくなります。
工具がない場合でも、親指で爪を押しながらケージを前方へ押すことで外せることがあります。
ただし、爪の向きが分からないまま力を入れると、カチッと外れる前にパキッと折れる可能性があります。
嫌な音ですね。
なので、まずはどこが引っかかっているかを見てください。

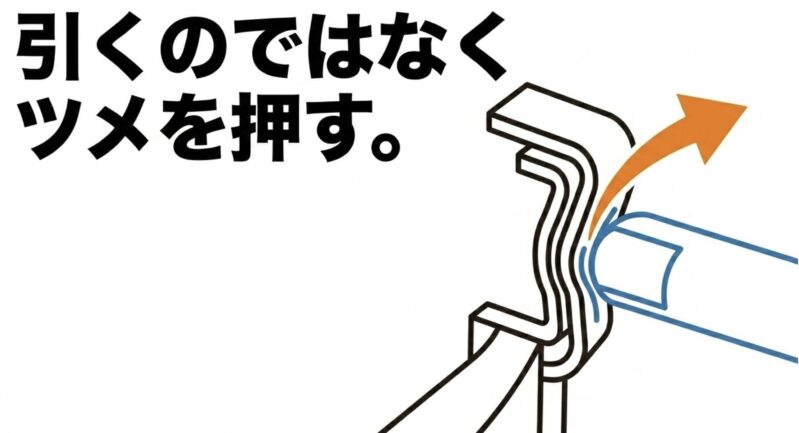

MAシャーシは爪の位置確認が先
MAシャーシでありがちなのは、押すべき爪ではない場所を押してしまうことです。
外れないから力を足す、さらに外れないから工具を深く入れる。
この流れになると、爪やケースにダメージが出やすくなります。
モーターケースの固定は、見た目以上にしっかりしていることがあります。
外れない時は、ケース全体を引っ張るのではなく、ロックしている爪を逃がすことに集中してください。
爪が逃げれば、必要以上の力を入れなくても動きます。
MAシャーシでやりがちな失敗
モーターケースが固い時に、ドライバーを深く差し込んで一気にこじるのはおすすめしません。
爪が白く変色したり、カバーにヒビが入ったりすることがあります。
少しずつ押す、少し戻す、また押す。
このリズムが安全です。
モーターケージが外れたら、モーター本体を取り出します。
モーターがプラブッシュや周辺の爪で固定されている場合は、シャフト側を少し浮かせてから、片方の爪を上方向へ逃がすように外します。
抜けない時は、モーターをまっすぐ引っ張るより、固定されている爪を先にゆるめるイメージです。
MAシャーシは剛性が高く、走行時の安定感を出しやすい反面、カバー類がしっかりはまっている個体もあります。
新品に近い時ほど硬く感じることがあるので、初心者は少し慎重なくらいでちょうどいいです。
MAシャーシで迷った時の見方
ケースが少しも動かない場合は、外す方向が違っている可能性があります。
ほんの少し浮く、カチッと戻る、片側だけ動くなどの感触があれば、その周辺に固定爪があることが多いです。
無理に引く前に、動く方向を探してみてください。
再装着する時は、モーターの向きとピニオンギヤの位置を確認してから戻します。
入る向きが違うと、無理に押してもきれいにはまりません。
うまく入らない時は、いったん外して向きと爪の位置を見直してください。
ミニ四駆あるあるですが、力ではなく向きの問題だった、というケースは多いです。
MAシャーシでは、モーターを戻した後にケースがしっかり閉じているかを確認してください。
少し浮いているだけでも、ギヤの噛み合わせや走行音に影響することがあります。
最後に軽くタイヤを回して、引っかかりがないか見るのがおすすめです。
ARシャーシの外し方
ARシャーシは、底面側からモーターや電池にアクセスしやすい構造です。
MSやMAのように上からギヤカバーを外す感覚とは違い、シャーシ底面のアンダーパネルを開けるところから始めます。

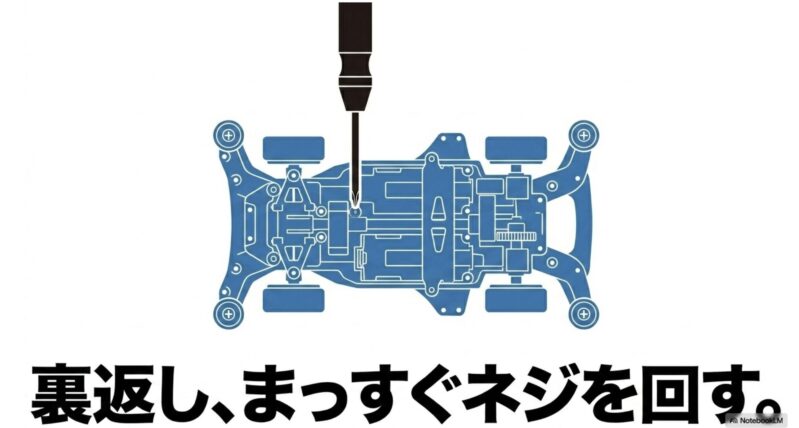

まず電池とボディを外し、マシンを裏返します。
底面のアンダーパネルやギヤカバーを確認し、ネジや爪で固定されている部分を外します。
車種によって細部は違いますが、AR系では底面パネルがカウンターギヤカバーを兼ねていることがあります。
ネジで固定されている場合は、精密ドライバーをネジにまっすぐ当て、押し付けながらゆっくり回します。
ここで斜めに力が入るとネジ頭がなめやすいです。
ネジが小さいので、ドライバーのサイズが合っていないと一気に失敗しやすいポイントですね。
ARシャーシは底面パネルの戻し方も大事
ARシャーシは底面からモーターにアクセスできるぶん、外す作業自体は比較的わかりやすいです。
ただし、底面パネルは単なるフタではなく、ギヤまわりの保持にも関わることがあります。
戻し方が甘いと、走行時に異音が出たり、ギヤの噛み合わせが不安定になったりします。
パネルを外す時は、どちらが前で、どちらが後ろだったかを覚えておきましょう。
迷いそうなら、外す前にスマホで写真を撮っておくと安心です。
底面パネルは似たような形に見えても、向きが決まっていることがあります。
パネルが外れると、モーター本体が見えてきます。
モーターケージやギヤケースの固定爪を押しながら、モーターを引き抜きます。
ARシャーシは底面から作業できるので、構造を理解してしまえば比較的簡単です。
初心者でも、落ち着いてやれば作業しやすいタイプかなと思います。
| シャーシ | モーター位置 | 主な外し方 | 目安時間 | 難易度 | 注意点 |
|---|---|---|---|---|---|
| MS系 | 車体中央・上部 | ギヤカバーを外し、爪を押して抜く | 5〜10分程度 | やや注意 | ギヤカバーをねじらない |
| MA系 | 車体中央・上部 | モーターケージを外して抜く | 5〜10分程度 | 中程度 | 爪の位置を確認する |
| AR系 | リア寄り・底面 | 底面パネルを外して抜く | 3〜5分程度 | 比較的簡単 | ネジとパネルの向きに注意 |
ただし、簡単だからといって雑に扱っていいわけではありません。
底面パネルは走行時のギヤ保持にも関係するため、再装着時にズレたり、爪が浮いたりしていると異音や駆動ロスにつながることがあります。
外した後は、戻す時の向きも覚えておきましょう。
ARシャーシの作業では、ネジをなくさないことも大事です。
小さいネジは机の端から転がると一瞬で消えます。
これ、本当に消えたように見えます。
小物トレイやマグネットトレイがあると、作業の安心感がかなり上がりますよ。
底面パネルを戻す時は、ネジをいきなり強く締め切らず、まず軽く仮止めして位置を合わせます。
爪がきちんとはまっているか確認してから、最後に軽く締める流れです。
締めすぎると樹脂側が傷みやすいので、手応えが出たところで止めるくらいがちょうどいいです。
ミニ四駆のモーター外し方と整備
ここからは、モーターを外す時によく起きるトラブルと、交換後にやっておきたい整備について解説します。
ミニ四駆は、モーターを外せたら終わりではなく、外した後の点検と戻し方で走りが変わります。
カバーが固い、爪が折れそう、ネジがなめた、ピニオンギヤが抜けない。
このあたりは初心者がつまずきやすいところです。
でも、原因と対処を知っておけば、慌てずに作業できます。
ミニ四駆メンテナンスの腕がちょっと上がる部分ですね。
モーターを外す作業は、ただ部品を取り外すだけではありません。
ギヤの汚れ、端子の接触、ピニオンギヤの摩耗、カバーの爪の状態を確認するチャンスでもあります。
せっかく開けたなら、軽く点検してから戻すのがおすすめです。
整備で見るべき場所
- モーター端子が汚れていないか
- ピニオンギヤの歯が欠けていないか
- ギヤにホコリや髪の毛が絡んでいないか
- カバーの爪が白化していないか
- シャーシに割れやゆがみがないか
カバーが固い時の対処
ギヤカバーやモーターカバーが固い時、まずやってはいけないのは力まかせに引っ張ることです。
固いカバーは、爪がしっかり噛んでいる、グリスや汚れで動きが渋い、経年劣化で樹脂が硬くなっている、という理由で外れにくくなっています。
MSシャーシの場合は、ギヤカバー前方の爪を後方へ押し上げながら外す意識が大事です。
片側だけをぐいっと引くのではなく、左右を少しずつ動かします。
少し浮いたら、反対側も同じくらい浮かせる。
これを繰り返すと、カバー全体にかかる負担が分散されます。
MAシャーシの場合は、モーターケージの固定爪を押す位置がポイントです。
押す場所がずれていると、いくら力を入れても外れません。
外れない時ほど、力を足すのではなく、押している場所が合っているかを見直してください。
ARシャーシの場合は、底面パネルの爪やネジを確認します。
ネジが残っているのに爪だけ外そうとしても当然外れませんし、爪が残っているのにパネルをねじると割れることがあります。
裏面から見て、固定されている箇所を順番に外していくのが安全です。
動かない時は一度戻す
カバーが少し浮いたあとに引っかかる場合、そのまま引っ張るより一度戻したほうが外しやすいことがあります。
爪が中途半端な位置で噛んでいると、引けば引くほど外れにくくなるんですよ。
ちょっと面倒ですが、戻してやり直すほうが安全です。
外す時の感覚としては、パーツを曲げるのではなく、ロックを外すイメージです。
カバーが曲がって白くなっているなら、力の方向が合っていない可能性があります。
固いカバーを外す時の基本
- 片側だけを強く引かない
- 爪の向きに沿って押す
- 少し動いたら反対側も動かす
- 工具は浅く当てて補助に使う
- 白く変色したら力を入れすぎのサイン
- 外れない時は一度戻して位置をリセットする
樹脂パーツは、曲げすぎると白く変色することがあります。
これは負担がかかっているサインです。
そのまま続けると折れることがあるので、いったん手を止めてください。
ミニ四駆のパーツは小さいので、ほんの少しの無理が破損につながります。
固い時は、カバーのすき間にホコリや古いグリスが入り込んでいる場合もあります。

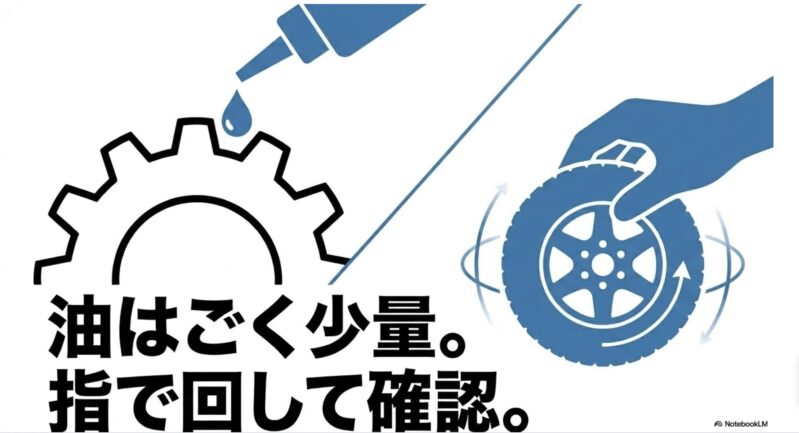

外せる範囲で軽く掃除し、再装着時にはグリスを必要以上に塗りすぎないようにしましょう。
グリスは大事ですが、塗りすぎると汚れを呼びやすくなります。
どうしても動かない場合は、作業を中断する判断も大切です。
爪が折れた後に直すより、壊す前に止まるほうがずっとラクです。
子どものマシンを直している時ほど、早く何とかしてあげたくなりますが、ここは焦らないのが正解です。
爪を折らない外し方
ミニ四駆のモーター外しでいちばん怖いのが、シャーシやカバーの爪を折ってしまうことです。
爪が折れると、カバーがしっかり固定できなくなり、走行中に浮いたり、ギヤの噛み合わせが不安定になったりします。
爪を折らないためには、まず爪がどの方向に引っかかっているかを見ることが大切です。
爪はただの突起ではなく、特定の方向に力をかけると外れやすく、逆方向にこじると折れやすい形になっています。
初心者がやりがちなのは、カバー全体を上へ引っ張ることです。
上へ引く力だけだと、爪が引っかかったまま曲がるため、根元に負担が集中します。
正しくは、爪の引っかかりを逃がしてから、カバーを持ち上げる流れです。
古いシャーシでは、樹脂が硬くなっていて新品より折れやすいことがあります。
中古のミニ四駆や、長く押し入れにしまっていたマシンは特に注意してください。
見た目はきれいでも、爪だけ弱っていることがあります。

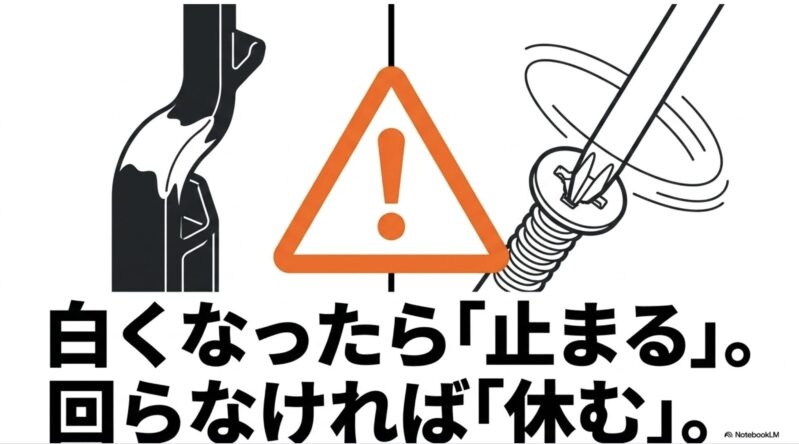

白化は折れる前のサイン
爪やカバーの根元が白っぽくなってきたら、樹脂に負担がかかっています。
白化したからすぐ折れるとは限りませんが、そのまま同じ方向に力を入れ続けるのは危険です。
白化が見えたら、力を抜いて、別の方向から外せないか確認します。
ドライバーを使っているなら、差し込む位置を浅くする、角度を変える、反対側から先に外すなどの方法を試してください。
爪が折れそうな時の判断
カバーが白く変色する、ミシッと音がする、片側だけ大きく曲がる。
この状態で作業を続けるのは危険です。
一度戻して、別の方向から外せないか確認しましょう。
最終的な判断は専門家にご相談ください。
もし爪が軽く欠けた程度なら、走行に影響が出ないか確認しながら使える場合もあります。
ただし、大きく折れてカバーが浮く場合は、スペアパーツへの交換をおすすめします。
テープなどで仮固定できるケースもありますが、レースや高速走行では外れるリスクがあります。
爪を折らないコツは、工具を使う時にも同じです。
ドライバーを差し込んで一気に持ち上げるのではなく、爪の根元ではなく爪が逃げる方向へ軽く力をかけます。
工具は強い味方ですが、使い方を間違えると破壊力も高め。
そこだけ注意です。
子どもが自分で作業する場合は、爪を押すところだけ大人がサポートすると安心です。
モーター交換は工作の楽しさもありますが、工具の使い方を覚える場面でもあります。
安全にできる範囲を分けると、親子で楽しみやすいですよ。
ネジなめと固着の対処
AR系シャーシや一部パーツでは、底面パネルや補強パーツに小さなネジが使われていることがあります。
このネジがなめると、モーターを外す前に作業が止まります。
かなり困るやつです。
ネジなめを防ぐ基本は、ドライバーのサイズを合わせることです。
小さすぎるドライバーを使うと、ネジ頭の溝にしっかり力が伝わらず、空回りしやすくなります。
逆に大きすぎると溝に入らず、これもなめる原因になります。
回す時は、ドライバーをネジに対してまっすぐ立てます。
そして、回す力よりも押す力を意識します。
押し付けが弱いまま回すと、ドライバーの先端が浮いてネジ頭を削ってしまいます。
固いネジは急がない
固いネジを見つけると、つい力を入れて一気に回したくなります。
でも、小さなネジほど一気にやると失敗しやすいです。
まずはドライバーをしっかり押し当て、ほんの少しだけ動くか確認します。
まったく動かない場合は、何度も空回りさせないでください。
溝が削れてしまうと、あとから外す難易度が一気に上がります。
輪ゴムをかませる、ネジ外し工具を使う、模型店などに相談する。
このあたりの選択肢を早めに考えたほうが安全です。
ネジを外す時のコツ
- ネジに合う精密ドライバーを使う
- ドライバーを垂直に当てる
- 押し付けながらゆっくり回す
- 固い時は無理に回し続けない
- 外したネジは必ずトレイに入れる
- 戻す時は締めすぎない
ネジが固着している時は、いったん締める方向にほんの少しだけ動かしてから緩めると、引っかかりが抜けることがあります。
無理に回し続けると一気になめるので、動かないと感じたら早めに止めたほうがいいです。
すでにネジ頭がなめている場合は、輪ゴムを挟んで回す方法や、ネジ外し工具を使う方法があります。
ただし、ミニ四駆の小ネジはサイズが小さいので、家庭用の大きな工具では扱いにくいことがあります。
自信がない場合は、模型店やおもちゃ修理に慣れた人へ相談してください。
固着の原因には、汚れ、サビ、長期間の放置、ネジの締めすぎなどがあります。
再装着する時は、強く締めすぎないようにしましょう。
樹脂パーツに入るネジは、金属同士のネジよりも受け側が傷みやすいです。
指で締め切る程度を目安に、最後だけ軽く確認するくらいで十分なことが多いですよ。
ネジを外したら、なくさないように必ずトレイに置いてください。
似たようなネジが複数ある場合は、外した位置ごとに分けて置くと戻す時に迷いません。
小さな工夫ですが、組み立てミスの予防になります。
ピニオンギヤの抜き方
通常のモーター交換だけなら、ピニオンギヤを毎回抜く必要はありません。
モーターにピニオンギヤが付いたまま、シャーシからモーターを外して交換する流れで済むことが多いです。
ただし、モーターを別のものに交換する時や、ピニオンギヤが摩耗している時、シャフトに固着している時は、ピニオンギヤを抜く作業が必要になることがあります。
この時に使うのがピニオンプーラーです。
ピニオンギヤは小さな歯車ですが、モーターのシャフトにしっかり圧入されています。
ペンチでつまんで無理やり引っ張ると、ギヤが変形したり、シャフトが曲がったりすることがあります。
シャフトが曲がるとモーターの回転がブレて、走行時の振動や異音につながります。
ピニオンプーラーを使う場合は、モーターを工具に正しくセットし、シャフトに対してまっすぐ力がかかるようにします。
斜めに押すとギヤにもシャフトにも負担がかかります。
ゆっくり、まっすぐ。
これが基本です。
抜く前に再利用するか決める
ピニオンギヤを抜く前に、そのギヤを再利用するのか、新品に交換するのかを決めておくと作業がスムーズです。
歯が欠けている、穴が広がっている、白く摩耗している、斜めに入っていた形跡がある場合は、再利用しないほうが安心です。
再利用する場合は、ギヤを傷めないように専用工具を使うのがおすすめです。
ペンチで挟むと、見た目には分かりにくい変形が起きることがあります。
小さな歯車ですが、ここがズレると走り全体に影響します。
ピニオンギヤ作業の注意
ピニオンギヤは小さいですが、駆動に直結する大事なパーツです。
歯が欠けている、穴が広がっている、斜めに入っている場合は再利用を避けたほうが安心です。
交換可否や適合は、正確な情報は公式サイトをご確認ください。
ピニオンギヤを新しいモーターに取り付ける時は、奥まで押し込みすぎないようにします。
位置がずれると、カウンターギヤとの噛み合わせが悪くなり、異音、加速の悪さ、ギヤの摩耗につながります。
説明書の位置を確認しながら、少しずつ調整してください。
| 状態 | 考えられる影響 | 対処の目安 |
|---|---|---|
| 歯が欠けている | 異音、空転、ギヤ摩耗 | 交換を検討 |
| 穴が広がっている | シャフト上で滑る | 再利用を避ける |
| 斜めに入っている | ギヤの噛み合わせ不良 | まっすぐ入れ直す |
| 汚れが付着している | 回転抵抗の増加 | 清掃して確認 |
また、金属製ピニオンと樹脂製ピニオンでは、耐久性や扱いやすさに違いがあります。
初心者のうちは、キットや説明書の指定に近い構成から始めるのが無難です。
速さを求めていきなり難しい組み合わせにすると、原因不明の異音で悩むこともあります。
ミニ四駆、奥が深いです。
ピニオンギヤを押し込む時は、モーターの軸に対してまっすぐ入れることも大事です。
斜めに入ったまま走らせると、ギヤ音が大きくなり、スムーズに加速しにくくなります。
取り付け後は、横から見てギヤが傾いていないか確認してみてください。
再装着とグリスアップ
モーターを外せたら、次は再装着とメンテナンスです。
ここを丁寧にやると、走行音が静かになったり、加速がスムーズになったりします。
外す作業と同じくらい大事な工程です。
まず、モーターを戻す前にシャーシ内を確認します。
ギヤにホコリや糸くずが絡んでいないか、古いグリスが固まっていないか、ベアリングや軸受けに汚れがないかを見ます。
ミニ四駆は床や屋外に近い環境で走らせることもあるので、思ったより細かいゴミを拾っていることがあります。
ギヤまわりは、乾いたブラシや綿棒で軽く掃除します。
汚れが多い場合でも、水分を多く使うのは避けたほうが安心です。
金属端子やモーター周辺に水分が残ると、サビや接触不良の原因になることがあります。
グリスは、ギヤの噛み合う部分に少量だけ塗ります。
たっぷり塗れば速くなるわけではありません。
むしろ塗りすぎると抵抗になったり、ホコリを巻き込んだりします。
グリスは少量を薄くが基本です。
戻す前に手で回して確認する
モーターを組み込んでカバーを閉じる前に、タイヤやギヤを軽く手で回してみてください。
スムーズに回るなら問題ないことが多いですが、ガリッと引っかかる、途中で重くなる、同じ位置で止まりやすい場合は、どこかが噛み合っていない可能性があります。
この段階で違和感に気づけると、電池を入れて回す前に修正できます。
いきなり通電して異音が出るより、手で確認したほうが安全です。
再装着前のチェック
- ギヤにゴミが絡んでいないか
- ピニオンギヤの歯が欠けていないか
- モーター端子が曲がっていないか
- シャフトに大きなガタがないか
- カバーの爪が割れていないか
- グリスを塗りすぎていないか
モーターを戻す時は、ピニオンギヤの向きとシャフトの位置を確認します。
入る方向に合わせてまっすぐ差し込み、爪にカチッとはまるまで押します。
ここで斜めに入ると、ギヤの噛み合わせが悪くなります。
ギヤカバーや底面パネルを戻したら、手でタイヤを軽く回してみます。
スムーズに回るか、変な引っかかりや異音がないかを確認してください。
抵抗が強い場合は、モーターの位置、ギヤの向き、カバーの浮き、グリスの塗りすぎを疑います。
最後に電池を入れて、低負荷で軽く動作確認します。
いきなり全開で走らせるより、まずはスイッチを入れて音を聞くほうが安心です。
甲高い異音、ガリガリ音、振動が大きい場合は、すぐに止めて組み直しましょう。
音で分かるチェックポイント
- 軽い回転音だけなら正常なことが多い
- ガリガリ音はギヤ噛み合わせの不良を疑う
- キュルキュル音は軸受けや汚れを確認する
- 振動が大きい時はピニオンギヤの傾きを見る
モーターやギヤの種類、適合、セッティングはキットやレギュレーションによって変わることがあります。
公式レースに出る場合は、使えるモーターやパーツに制限があるため、正確な情報は公式サイトをご確認ください。
走行テストは、いきなり難しいコースで走らせるより、まずは短い直線や手元での空転確認から始めると安心です。
異音や振動がなければ、少しずつ実走へ進めてください。
モーター交換直後は、ギヤやカバーがきちんとはまっているか再確認する意味でも、最初の数回は様子見。
これでトラブルを減らせます。
ミニ四駆のモーターに関するよくある質問（FAQ）
Q1. ミニ四駆のモーターは初心者でも外せますか？
A. はい、初心者でも外せます。
ただし、シャーシによって外す方向や爪の位置が違うため、最初にMS、MA、ARなどの種類を確認するのが大事です。
電池を抜き、ボディを外し、無理にこじらず少しずつ作業すれば、破損リスクを抑えやすいですよ。
初回は作業時間を短くしようとせず、10〜20分くらいかけるつもりで進めると安心です。
Q2. ギヤカバーが固くて外れない時はどうすればいいですか？
A. 片側だけを強く引っ張らず、左右を少しずつ動かしてください。
MSシャーシでは簡易スパナや電池ホルダーを補助に使うと外しやすい場合があります。
カバーが白く変色したり、ミシッと音がしたりする場合は力の入れすぎです。
一度戻して、爪の向きを確認しましょう。
外れない時ほど、力ではなく方向を見直すのがコツです。
Q3. モーター交換のたびにグリスアップは必要ですか？
A. 毎回たっぷり塗る必要はありません。
ギヤに汚れが付いていたり、古いグリスが固まっていたりする場合は清掃して、必要な部分に少量だけ塗るのがおすすめです。
グリスの塗りすぎは抵抗や汚れの原因になることがあるので、薄く少量が基本です。
走行音が急に大きくなった時や、ギヤにゴミが絡んでいる時は、交換ついでに点検しておくといいですよ。
Q4. ピニオンギヤはペンチで抜いても大丈夫ですか？
A. あまりおすすめしません。
ペンチで無理に抜くと、ピニオンギヤが変形したり、モーターシャフトが曲がったりする可能性があります。
固着している場合や再利用したい場合は、ピニオンプーラーを使うほうが安全です。
作業に不安がある場合は、最終的な判断は専門家にご相談ください。
無理に外してモーターまで傷めるより、工具を使うほうが結果的に安く済むこともあります。
Q5. どのモーターに交換すれば速くなりますか？
A. 速さだけで選ぶなら高回転型が気になりますが、コースによって正解は変わります。
坂道や加速重視ならトルク型、直線の最高速を狙うならスピード型、扱いやすさを重視するならバランス型が候補です。
公式レースでは使用できるモーターに条件があるため、正確な情報は公式サイトをご確認ください。
初心者なら、まずは扱いやすいモーターで正しく組むことを優先したほうが、結果的に安定して速くなりやすいです。

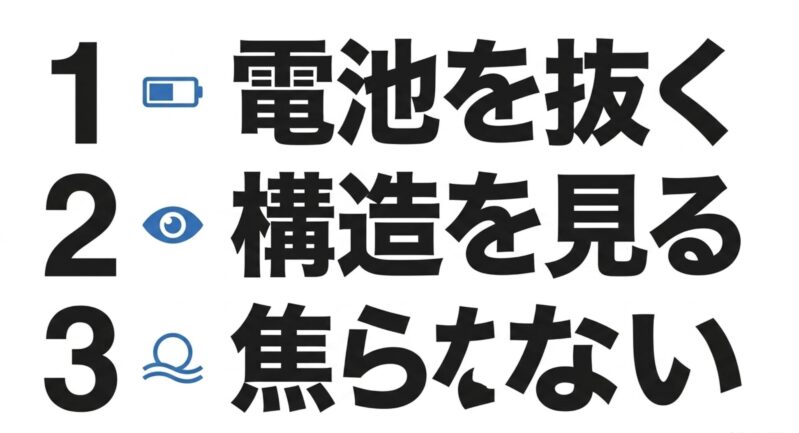

ミニ四駆のモーター外し方まとめ
ミニ四駆のモーターの外し方で大事なのは、シャーシごとの構造を見て、正しい方向に少しずつ外すことです。
MSシャーシとMAシャーシは上部のギヤカバーやモーターケースから、AR系シャーシは底面パネルからアクセスするのが基本になります。
作業前には、電池とボディを外し、精密ドライバー、ピンセット、簡易スパナ、小物トレイなどを用意しておくと安心です。
特に初心者は、指だけで無理に外そうとせず、工具を補助として使うほうが安全に進めやすいですよ。
カバーが固い時は、片側だけを強く引かず、左右を少しずつ動かします。
爪が白く変色する、ミシッと音がする、ネジが回らないといった時は、無理に続けず一度止まることが大切です。
ミニ四駆は小さなパーツの集合体なので、焦りは破損に直結しやすいです。
モーターを外した後は、ギヤやベアリングの清掃、少量のグリスアップ、端子やピニオンギヤの確認までしておくと、再装着後のトラブルを減らせます。
モーター交換は速くするためだけでなく、マシンの状態をチェックするいい機会でもあります。
また、モーター交換後に動かない場合は、モーターだけを疑わないことも大切です。
電池の向き、電池金具の接触、スイッチの位置、ギヤの噛み込み、カバーの浮きなど、原因はいくつかあります。
落ち着いてひとつずつ確認すれば、原因は見つけやすいですよ。
この記事の要点
- 最初にシャーシの種類とモーター位置を確認する
- 作業前に電池とボディを外す
- カバーや爪は力まかせにこじらない
- ピニオンギヤは必要に応じて専用工具を使う
- 再装着後は清掃、グリス、動作確認まで行う
- 公式レースに出る場合は使用可能パーツを確認する
ミニ四駆のモーター外し方は、一度コツをつかめばそこまで難しい作業ではありません。
最初はゆっくりで大丈夫です。
カバーの向き、爪の位置、モーターの入り方を見ながら進めれば、あなたのマシンも安全にメンテナンスできるようになります。
なお、シャーシやパーツの仕様、使用できるモーター、公式レースの条件は変更される可能性があります。
正確な情報は公式サイトをご確認ください。
修理や分解に不安がある場合、破損したパーツを無理に使い続けるか迷う場合は、最終的な判断は専門家にご相談ください。
